Подключение Подсистемы мониторинга к Системе виртуализации «Горизонт-ВС» проводится в следующих ситуациях:
- после активации временной лицензии, выполненной при первом входе в Подсистему мониторинга (см. п.3.3.1);
- после активации постоянной лицензии выполненной при первом входе в Подсистему мониторинга, если временная лицензия не использовалась (см. п.3.3.3);
- после отключения от СГУ в разделе веб-интерфейса «Администрирование» → «Настройки» с целью сброса настроек и переподключения к иному СГУ (см. п.5.13).
Процесс подключения Подсистемы мониторинга к Системе виртуализации «Горизонт-ВС» состоит из двух этапов: подключение к «Горизонт-ВС» и обнаружение объектов мониторинга.
На этапе подключения к «Горизонт-ВС» необходимо выполнить следующие действия:
- В открывшемся окне подключения (см. Рисунок 3.30) ввести следующие данные:
- адрес, на котором развернута СГУ;
- порт, на котором «Горизонт-ВС» отвечает по XML-RPC. По умолчанию это порт 2634;
- имя и пароль сервисного пользователя для доступа к «Горизонт-ВС» по XML-RPC (см. п.3.2).
- Нажать кнопку Подключить (см. Рисунок 3.30).
Если какие-то данные введены неверно, то на экране откроется окно предупреждения:
- При вводе неверного адреса или порта «Горизонт-ВС» выводится сообщение «СГУ не найден».
- При вводе неверного логина или пароля сервисного пользователя «Горизонт-ВС» выводится сообщение «Некорректный логин или пароль»
Для получения актуальных данных для подключения необходимо обратится к администратору «Горизонт-ВС».
Если все данные введены верно, то автоматически начнется процесс обнаружения объектов мониторинга «Горизонт-ВС»: появится сообщение «Запущен процесс обнаружения» и в окне подключения отобразятся следующие шаги: |
- «Горизонт-ВС найден, пожалуйста подождите»;
- «Запущен процесс обнаружения...».
Пройденные шаги отмечаются зеленым маркером, не пройденные – имеют синий маркер.

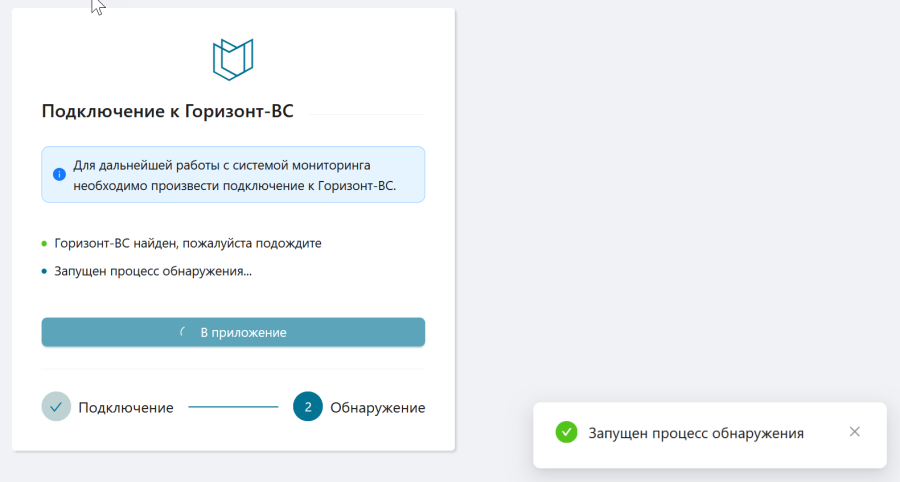

Рисунок 3.31 – Начало процесса обнаружения объектов
В процессе обнаружения открывается состав таких объектов «Горизонт-ВС» как:
- СГУ;
- гипервизоры;
- виртуальные рабочие столы (если есть в составе системы);
- СРК (если есть в составе системы);
- СХД/ РСХД (если есть в составе системы).
Зелеными и синими маркерами отмечаются соответственно обнаруженные и находящиеся в процессе обнаружения объекты (см. Рисунок 3.32 ).

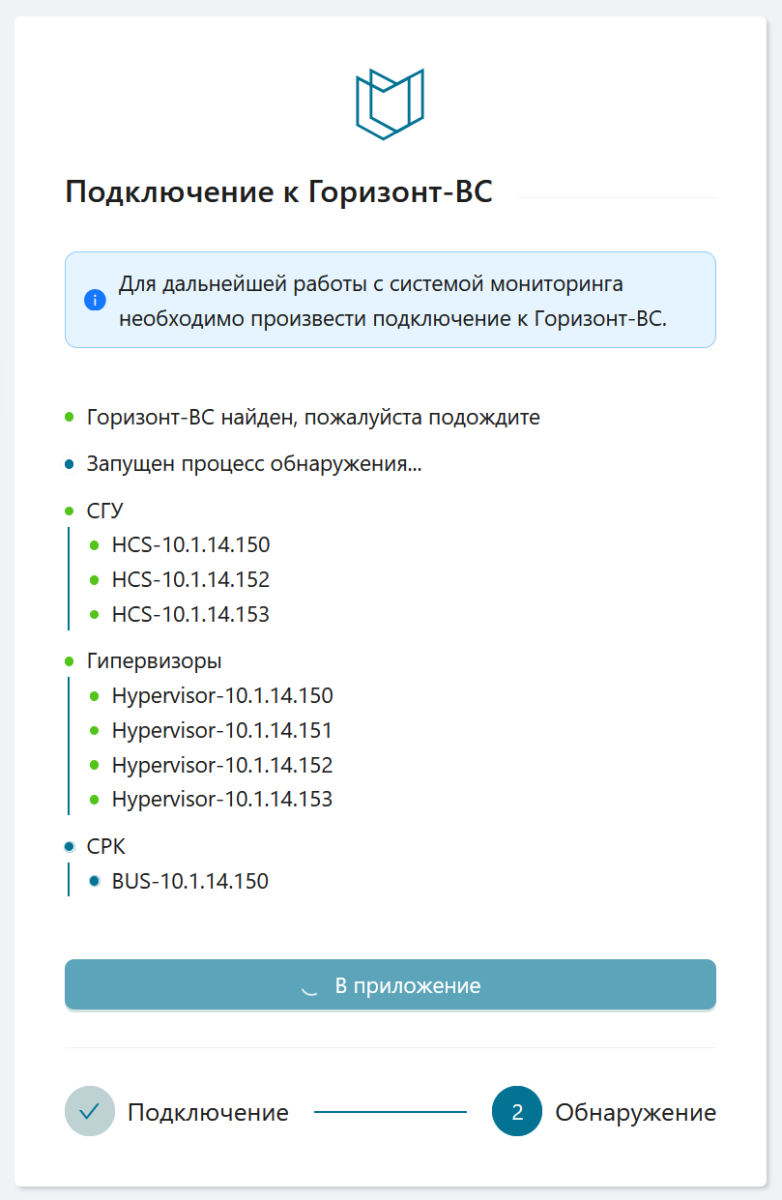

Рисунок 3.32 – Процесс обнаружения объектов «Горизонт-ВС»
После завершения процесса обнаружения (см. Рисунок 3.33):
- все шаги помечаются зеленым маркером;
- в список шагов добавляется новый пункт «Горизонт-ВС успешно подключён!»;
- второй этап «Обнаружение» отмечается флажком как пройденный;
- становится доступной кнопка В приложение.
Для перехода в веб-интерфейс Подсистемы мониторинга и начала работы нажать кнопку В приложение. На экране должна открыться основная страница веб-интерфейса Подсистемы мониторинга – раздел «Состояния» → «Платформа» (см. Рисунок 3.34).

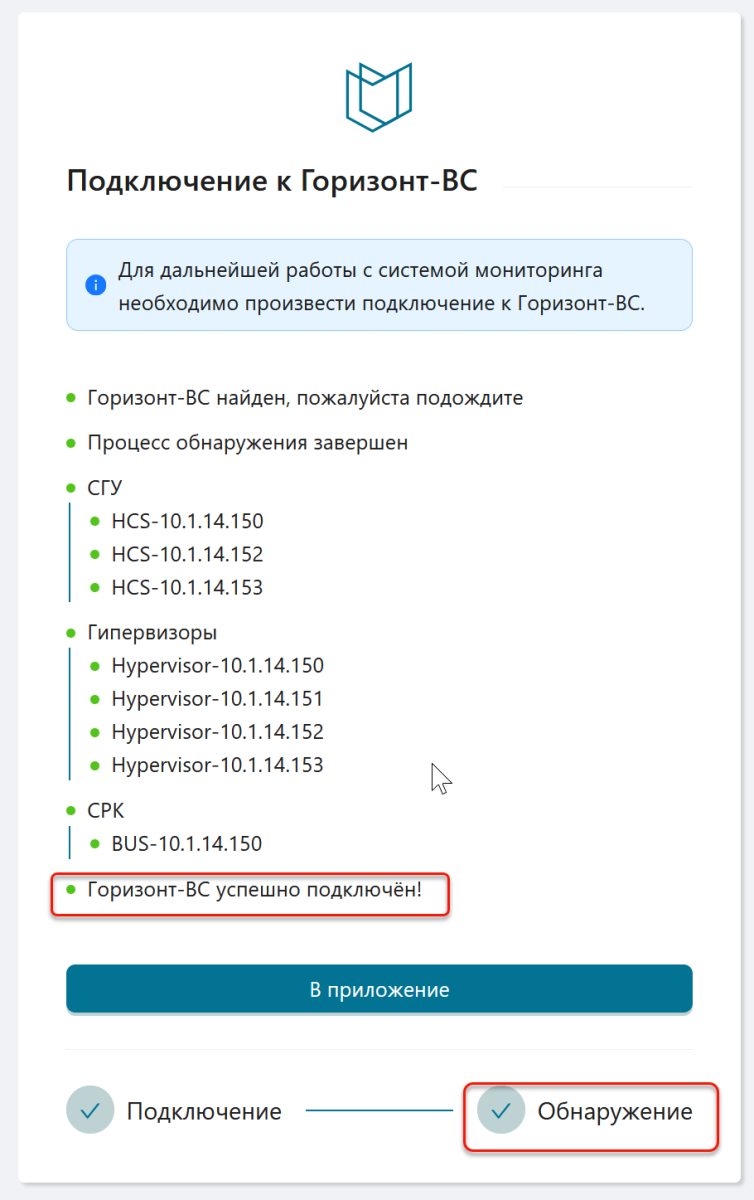

Рисунок 3.33 – Завершение процесса обнаружения объектов «Горизонт-ВС»

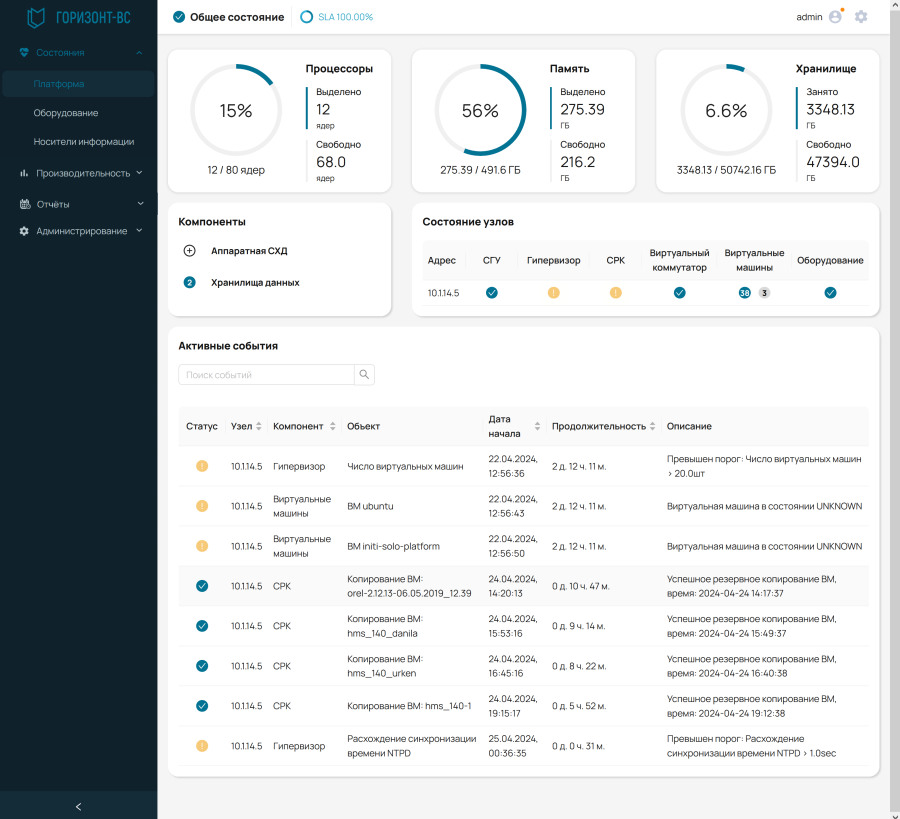

Рисунок 3.34 – Основная страница веб-интерфейса Подсистемы мониторинга для пользователя с ролью Администратор
