Веб-интерфейс Подсистемы мониторинга состоит из следующих разделов (см. Рисунок 5.1):

1. Раздел «Состояния» – состоит из следующих подразделов:

• «Платформа» – подраздел является стартовой страницей веб-интерфейса Подсистемы мониторинга. Представляет собой приборную панель и обеспечивает отображение сводной информации по объектам «Горизонт-ВС» в графическом виде (см. Рисунок 5.1).
• «Оборудование» – подраздел представляет собой приборную панель и предназначен для контроля работы различных типов оборудования в составе «Горизонт-ВС».
• «Носители информации» – подраздел представляет собой приборную панель и предназначен для контроля работы различных типов носителей информации, таких как: RAID массивы, жёсткие диски, флеш-накопители

1. Раздел «Производительность» – состоит из следующих подразделов:

• «Платформа» – предназначен для просмотра сводных данных о производительности платформы «Горизонт-ВС».
• «Гипервизоры» – предназначен для просмотра данных о работе гипервизоров на узлах платформы «Горизонт-ВС».
• «Виртуальные машины» – предназначен для просмотра данных о работе ВМ в составе платформы «Горизонт-ВС».

1. Раздел «Отчёты» – состоит из следующих подразделов:

• «События» – обеспечивает доступ пользователя к Журналу событий Подсистемы, в котором отображаются события со статусами Критическая ошибка ( ) и Предупреждение ( ), произошедшие на объектах «Горизонт-ВС»; информационные сообщения о произошедших в системе важных событиях, например, сообщения об успешном резервном копировании ВМ ( ).
• «Производительность» – предназначен для формирования и выгрузки из Подсистемы мониторинга отчетов о производительности таких объектов Системы виртуализации как платформа, гипервизоры, виртуальные машины.
• «Диагностика» – предназначен для формирования и выгрузки из Подсистемы мониторинга диагностических отчетов состояния Системы виртуализации «Горизонт-ВС» и входящих в состав компонентов в формате .txt. Отчеты предназначены для упрощения и более эффективного взаимодействия с службой технической поддержки Горизонт-ВС.

1. Раздел «Администрирование» предназначен для работы пользователя с правами администратора и включает следующие подразделы:

• «Пользователи» – предназначен для управления пользователями Подсистемы мониторинга.
• «Оборудование» – предназначен для настройки мониторинга оборудования «Горизонт-ВС» по протоколу IPMI;
• «Уведомления» – предназначен для настройки правил отправки уведомлений в Подсистеме мониторинга.
• «Триггеры» – предназначен для создания и настройки правил отслеживания (триггеров), позволяющих контролировать достижение пороговых значений различных метрик Системы виртуализации «Горизонт-ВС».
• «Настройки» – предназначен для проведения настройки Подсистемы мониторинга, а также сброса системы и подключения к иному СГУ.

Для пользователя с ролью администратор доступны все разделы веб-интерфейса Подсистемы мониторинга. Непосредственно для работы администратора предназначен раздел «Администрирование» и подраздел «Отчёты» → «Диагностика».
Подробное описание всех разделов веб-интерфейса Подсистемы мониторинга (кроме раздела «Администрирование») и правила работы приведены в документе «Подсистема мониторинга «Горизонт-ВС». Руководство пользователя».

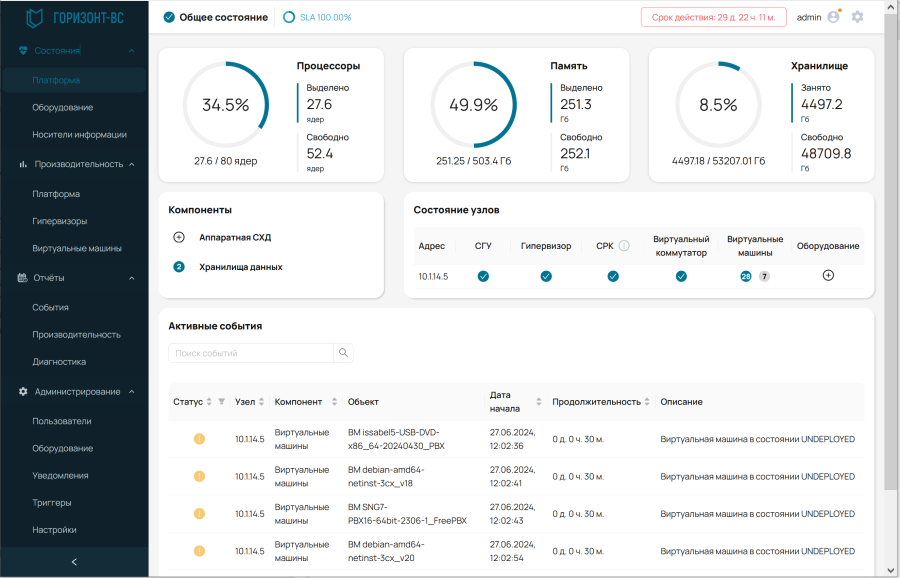

Рисунок 5.1 – Стартовая страница веб-интерфейса Подсистемы мониторинга (при использовании пробной версии ПО Подсистемы мониторинга)
После установки и настройки Подсистемы мониторинга и подключения к ней «Горизонт-ВС» (см. п.3) пользователь с ролью администратора переходит на основную страницу веб-интерфейса Подсистемы мониторинга – раздел «Состояния» (см. Рисунок 5.1).
