Доступ по HTTPS

Для того чтобы изменить SSL-сертификат для доступа к СГУ по протоколу HTTPS, требуется заменить файл  /data/0/docker/volumes/hvol/_data/certs/server.pem на узле с СГУ, в случае использования RAFT, на всех узлах с СГУ. Файл должен называться server.pem и содержать приватный ключ и публичный сертификат.

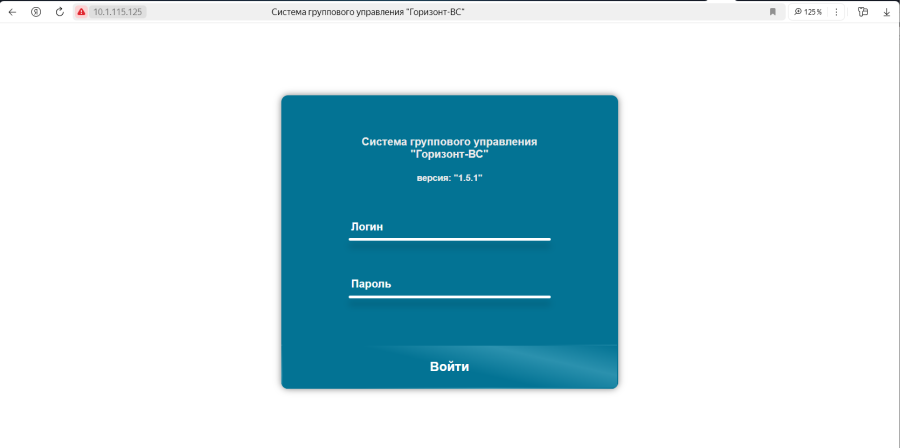

             При запуске СГУ, через WEB-интерфейс, высвечивается следующее окно авторизации.





             После успешной аутентификации отобразится главное окно СГУ – Состояние системы



       В левой колонке размещено меню управления системой. В верхней части – название текущего меню, имя пользователя.

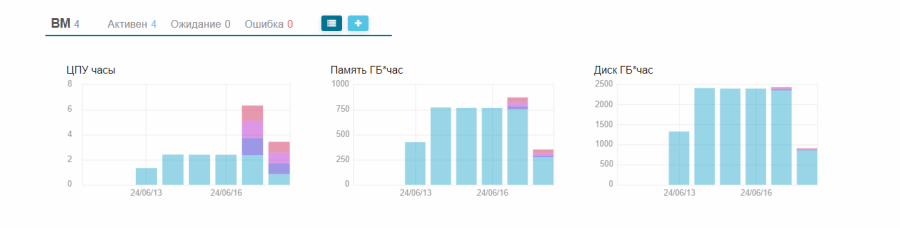

Раздел ВМ (рисунок 17) содержит информацию о количестве:

  • созданных ВМ;
  • функционирующих (активных) ВМ;
  • размещаемых в данный момент времени ВМ в системе (режим ожидания);
  • сообщений об ошибках.

       На диаграммах представлена статистика о загрузке ЦПУ, оперативной памяти и дискового пространства как по всем ВМ, размещенных в системе, так и по каждой ВМ в отдельности.

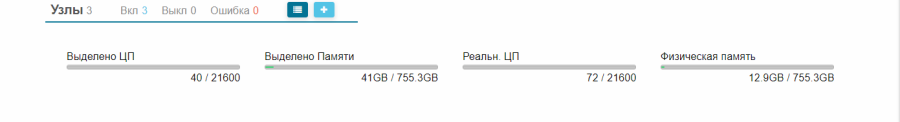

       Раздел Узлы содержит следующую информацию:

В верхней части - статистику по серверам:

  • количество физических серверных узлов, зарегистрированных в системе;
  • количество функционирующих и отключенных узлов;
  • количество сообщений об ошибках.

В нижней части - мониторинг суммарного использования таких ресурсов, как:

  • процессорной мощности в системе со всех хостов;
  • выделенных ресурсов ЦП для ВМ;
  • реальной процессорной мощности в системе;
  • объем оперативной памяти в системе.

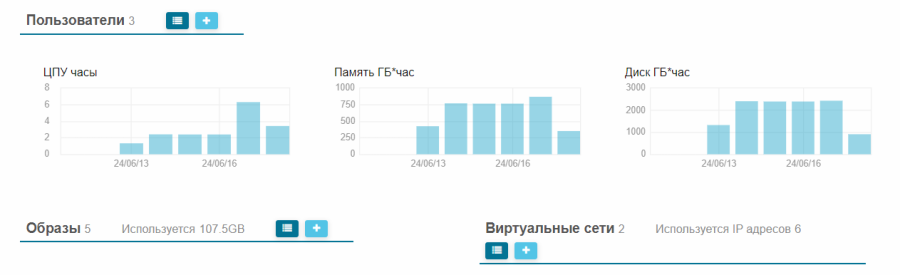

       Раздел Пользователи содержит информацию о количестве зарегистрированных пользователей и администраторов в системе. На рисунке 19 представлен мониторинг суммарного использования ресурсов (ЦПУ, пространства в СХД, оперативной памяти) пользователями.





       Раздел Образы содержит информацию о количестве созданных образов в зоне управления и используемый объем жесткого диска. Раздел Виртуальные сети содержит информацию о количестве созданных виртуальных сетей и используемых в зоне управления IP-адресов.





       В каждом разделе с помощью кнопок и предусмотрен переход на соответствующую страницу СГУ или создания виртуального ресурса:

  • Машины/ВМ;
  • Инфраструктура/Узлы;
  • Настройка системы/Пользователи;
  • Хранилище/Образы;
  • Сеть/Виртуальные сети.

       Информация в рабочей области разделов представлена в виде таблицы . Состав колонок индивидуален для каждого раздела.


       Под таблицей содержится строка состояния, в которой отображается общее количество строк в таблице и количество виртуальных ресурсов в разных состояниях.
Над таблицей располагается меню управления. Каждый раздел содержит индивидуальный набор элементов управления. В таблице 5 приведено описание общих для большинства разделов элементов управления:


Таблица 5 – Общие команды управления

Опция

Функция

Описание

Создание нового ресурса

Открывает страницу интерфейса создания нового ресурса

Обновление текущей страницы (активна всегда)

После внесения каких-либо изменений в работу виртуального ресурса или его конфигурацию необходимо выполнить обновление страницы, чтобы увидеть изменения

Удалить

Удаление ресурса

Изменение конфигурации

Открывается страница изменения конфигурации ресурса

Выпадающее меню:



Приостановить работу

Приостановка (Пауза) работы ресурса


Остановить

Полная остановка работы ресурса

Выпадающее меню:



Сменить владельца

Позволяет сменить пользователя ВМ


Сменить группу

Позволяет сменить группу пользователей

Добавить метку

Для удобства управления ресурсом в системе группового управления предусмотрены метки, которые позволяют группировать и выводить списки ресурсов по их типу или функциональному предназначению.
Например: ВМ бухгалтерии, ВМ отдела АСУ и т.д.

Назад

Возвращает назад к списку. Кнопка доступна в окне информации о ресурсе



  • Нет меток
