Для просмотра или изменения параметров ВМ необходимо перейти в раздел выбрать ВМ нажатием на нее, после чего откроется окно со вкладками параметров, информацией и данными виртуальной машины

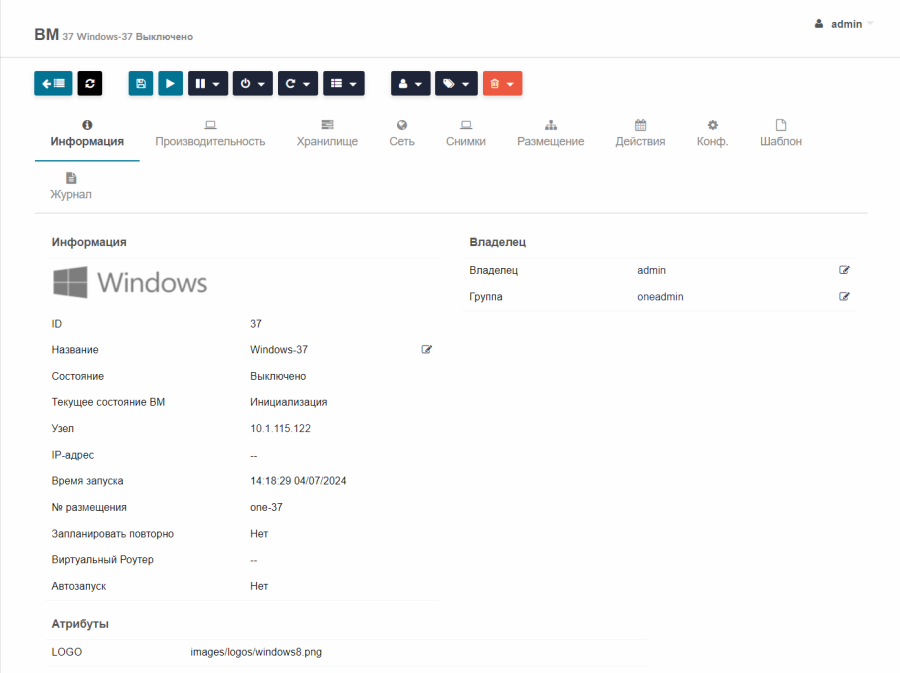

        Вкладка «Информация».



        На вкладке Информация выводятся общие данные о работе ВМ:

  • Логотип ОС;
  • ID − номер ВМ в системе;
  • Состояние − текущее состояние ВМ;
  • Узел – указывает хост, на котором размещена ВМ;
  • IP-адрес − IP-адрес ВМ;
  • Время запуска – время запуска ВМ;
  • № размещения – имя ВМ со стороны гипервизора;
  • Запланировать повторно − запланирован ли повторный запуск;
  • Виртуальный роутер − адрес виртуального роутера;
  • Автозапуск -
  • Информация о владельце ВМ - для отключенной ВМ.

        На вкладке Информация можно изменить:

  • название ВМ;
  • владельца ВМ (для отключенной ВМ);
  • группу пользователей (для отключенной ВМ).

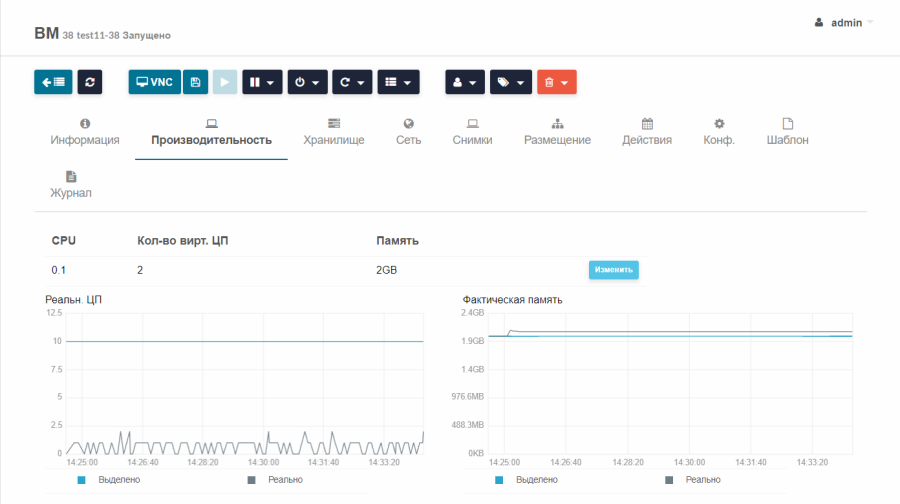

        Вкладка «Производительность». В этой вкладке в виде графика представлен мониторинг реального использования процента процессорного времени и оперативной памяти по сравнению с выделенными параметрами для работы ВМ и базовые характеристики ВМ: память, количество процессоров, процент процессорного времени ЦП



        Так же в данном разделе можно изменить базовые характеристики ВМ с помощью кнопки Изменить.

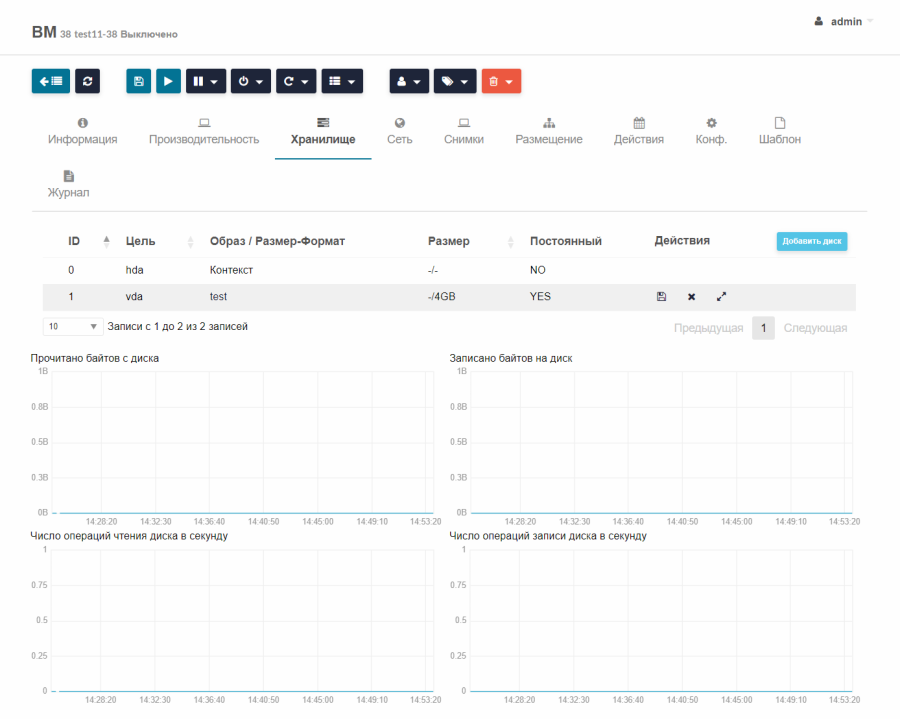

        Вкладка «Хранилище». В этой вкладке представлены подключенные к МВ ресурсы (пустые образы жестких дисков, CDROM-образы, образы ОС, временные диски).
        В нижней части вкладки Хранилище в виде графика представлен мониторинг взаимодействия ВМ с дисковой подсистемой:

  • скорость чтения (Прочитано байтов с диска) и записи (Записано байтов на диск) на жесткий диск;
  • количество операций ввода/вывода в секунду при чтении (Число операций чтения диска в секунду) и записи (Число операций записи диска в секунду) информации на жесткий диск.

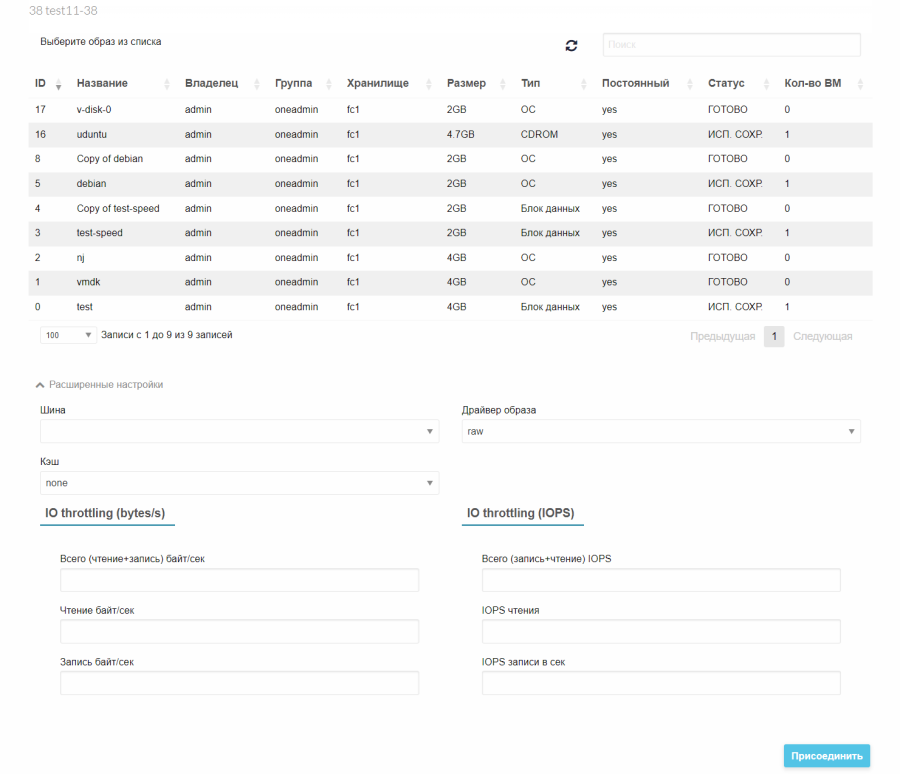

        Так же есть возможность добавлять, удалять, редактировать ресурсы. Для добавления дисков, необходимо нажать на кнопку Добавить диск, после чего откроется список доступных образов дисков (рисунок 96)


        После выбора необходимого диска из списка, можно задать Расширенные настройки. В секции IO throttiling (IOPS) можно заполнить поля IOPS чтения и IOPS записи в сек. для обозначения максимальных значений потоков чтения и записи, выражаемых в IOPS и в байт/сек. Возможно задать как суммарные значения ограничений, так и значения ограничений для каждого потока в отдельности.
Для совершения дополнительных действий над присоединенными к ВМ ресурсами необходимо в столбце Действия (рисунок 97) можно выбрать одну из опций (таблица 16), которая доступна только при выключенной машине.
        Таблица 16 – Кнопки дополнительных действий над присоединенными к ВМ ресурсами

Кнопка

Назначение

Создание образа диска из одного из ресурсов ВМ.

Удаление диска.

Изменение объема дискового пространства.

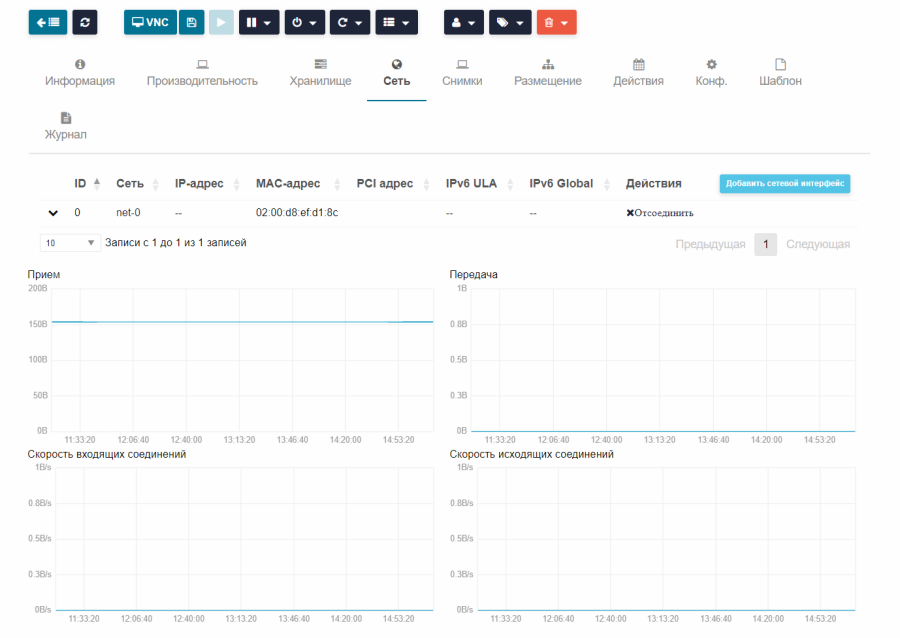

        Вкладка «Сеть». В данной вкладке возможно добавить или отсоединить сетевой интерфейс.

Рисунок 97– Окно интерфейса вкладки «Сеть»

        В нижней части вкладки Сеть в виде графика представлен мониторинг работы сети: приема и передача данных (KB, MB), скорость входящих и исходящих соединений (B/s).

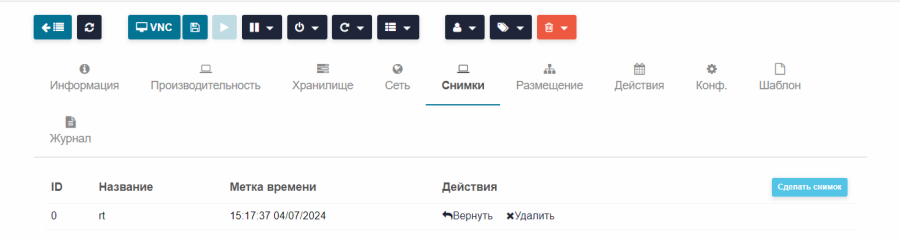

        Вкладка «Снимки» (рисунок 98). Данная вкладка дает возможность создавать, удалять и восстанавливать снимки (snapshot), работающих ВМ. Снимок будет содержать текущие диски и состояние памяти ВМ.

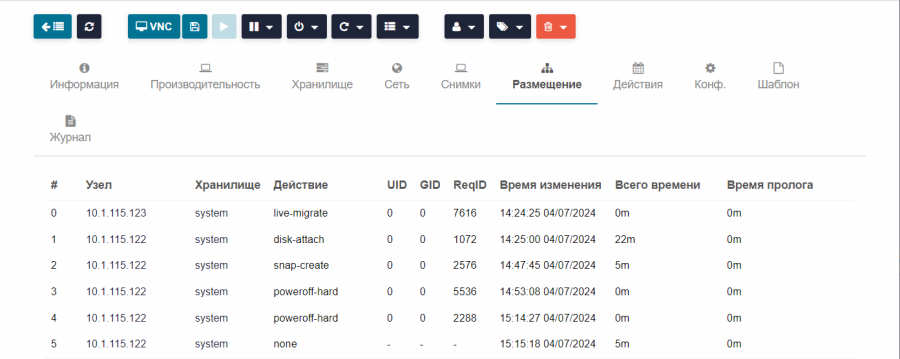

        Вкладка Размещение содержит следующую информацию, доступную для просмотра:

  • история размещения ВМ на том или ином узле;
  • действия с ВМ;
  • время изменения;
  • время пролога;
  • общее время работы ВМ на данном узле.



        На вкладке Действия можно запланировать ряд отложенных действий над ВМ, которые будут выполнены в автоматическом режиме.

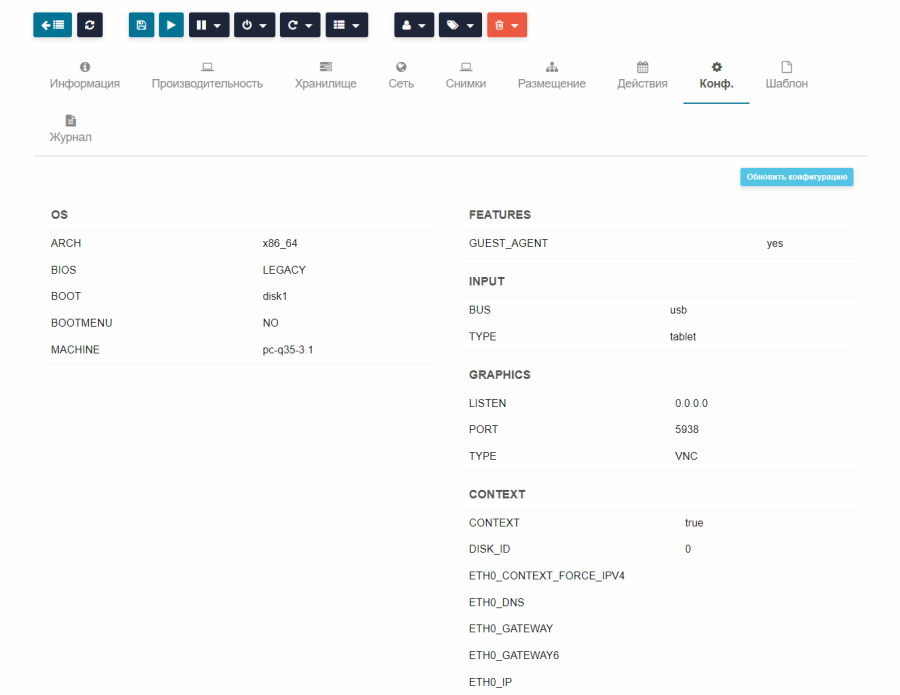

        Вкладка Конф. позволяет изменить конфигурацию ВМ, при условии, что ВМ выключена.

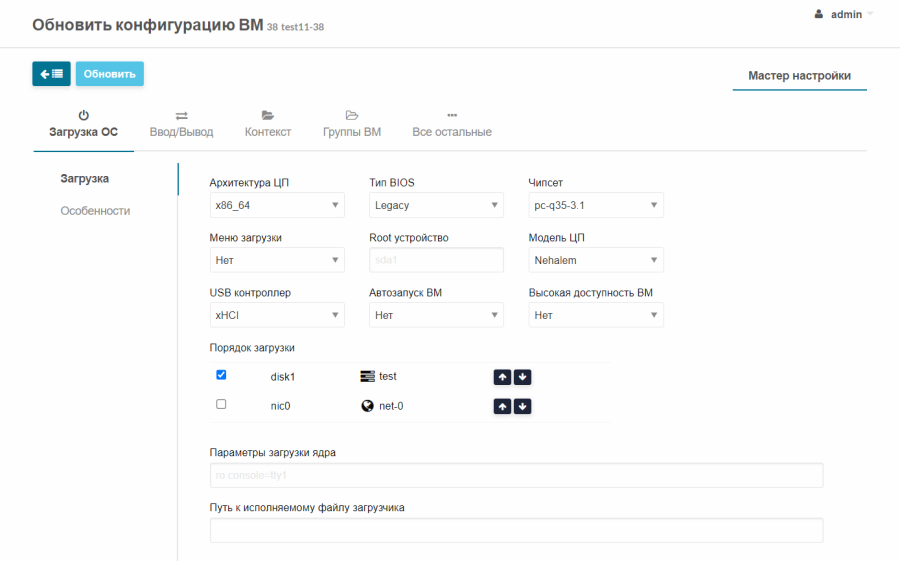

        Изменение конфигурации ВМ возможно, при нажатии на кнопку Обновить конфигурацию, после чего откроется мастер настройки изменения конфигурации ВМ. Вкладка Загрузка ОС позволяет поменять архитектуру ЦП и порядок загрузки.

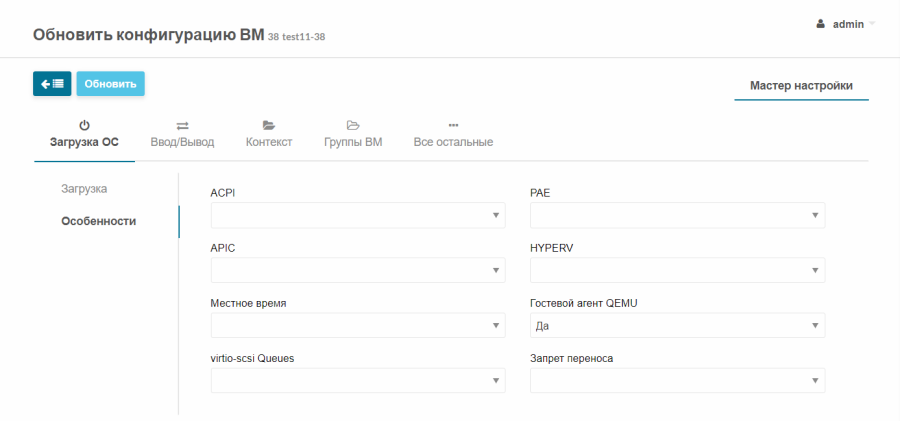

        Особенности

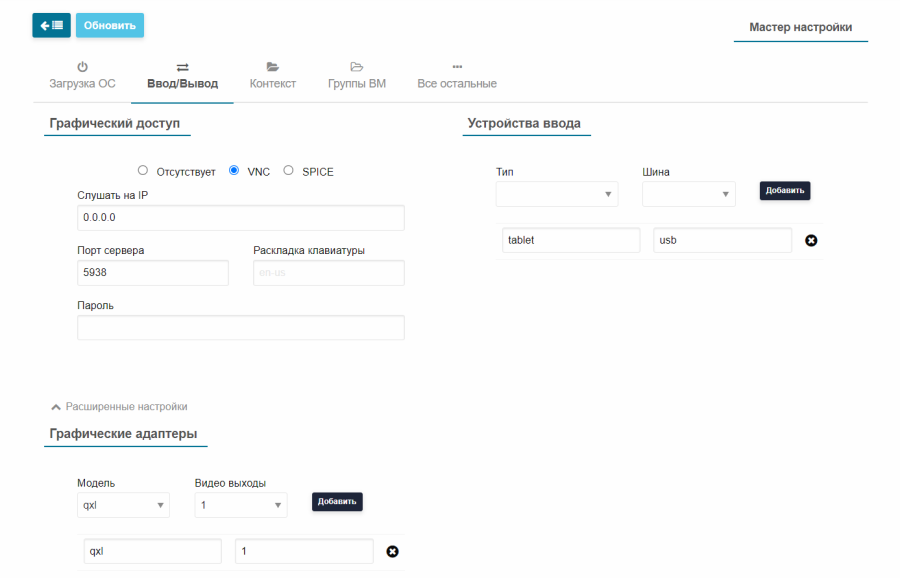

Вкладка Ввод/Вывод позволяет поменять графический доступ и устройства ввода.

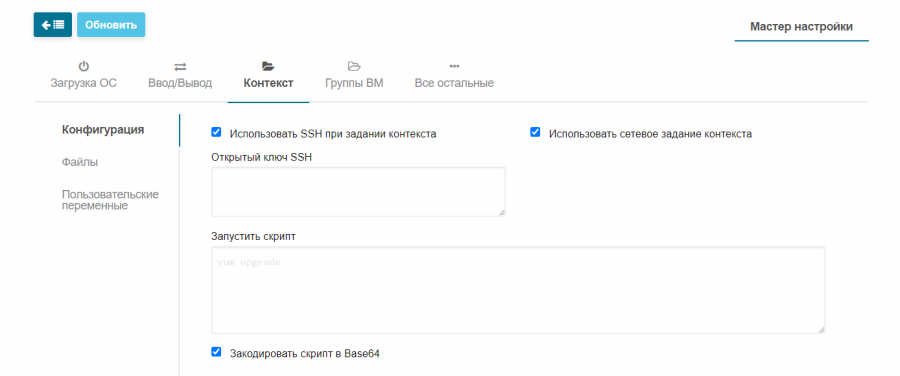

        Вкладу Контекст, позволяет изменить параметры контекстуализации ВМ.

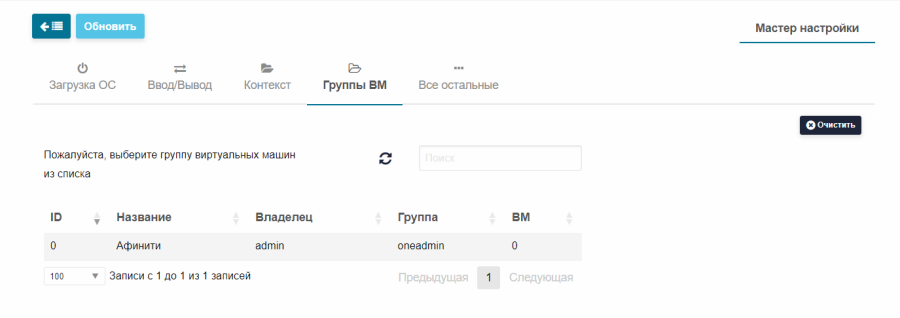

        Вкладка Группы ВМ позволяет изменить правила Affined и Anti Affined

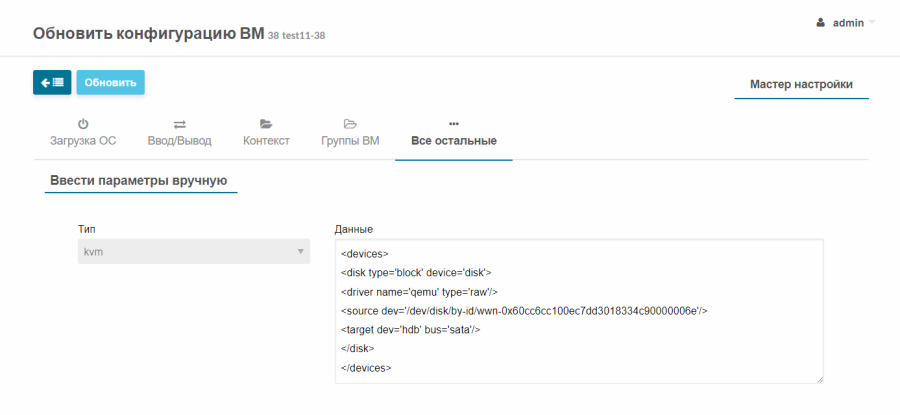

        Вкладка Все остальные позволяет «пробросить» (подключить напрямую) внутрь ВМ какие-либо PCI-устройства.

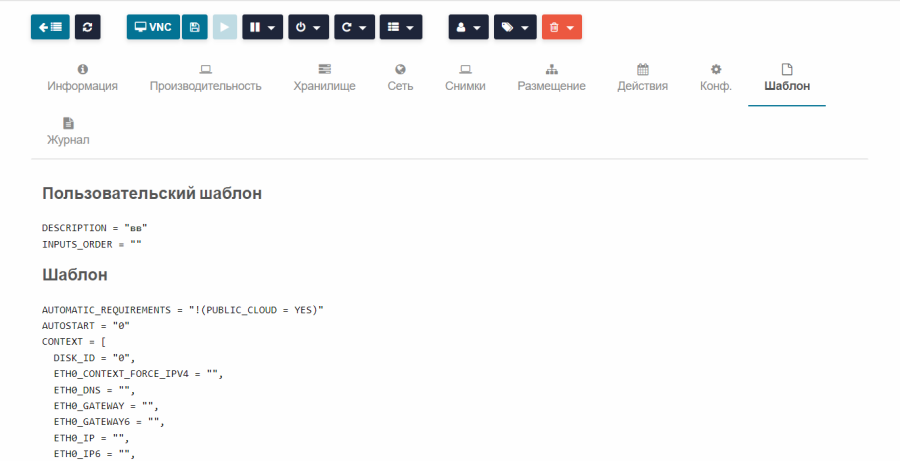

        Вкладка Шаблон отображает код шаблона ВМ, на базе которого исполняется ВМ, а также внесенные пользователем в код изменения и коррективы.

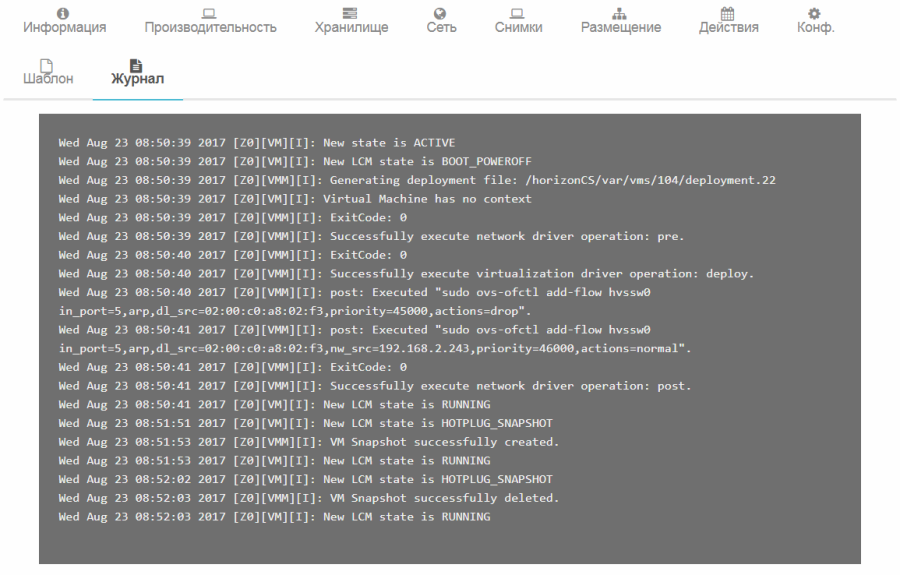

        Вкладка Журнал (рисунок 106) отражает историю исполнения ВМ и внесенных изменений в работу ВМ.
